花崗巖移動式破碎站由其他工程機械給料，（如：裝載機、挖機等）它能一次性完成原礦的儲料、均勻給料、粗碎、細碎、篩分和成品料的輸送，設備整體為被牽引輪式移動，主要構成有：牽引式底盤、載重后橋、液壓支撐穩定結構、機械固定樁、支撐式輸送機、儲料槽、給料機、折疊式上料機、顎式破碎機、液壓舉升振動篩、重錘破碎機、動力系統和電器控制系統組成。
一、牽引底盤（舊）
牽引底盤尺寸：（長x寬x高）17500mmx3000mmx1500

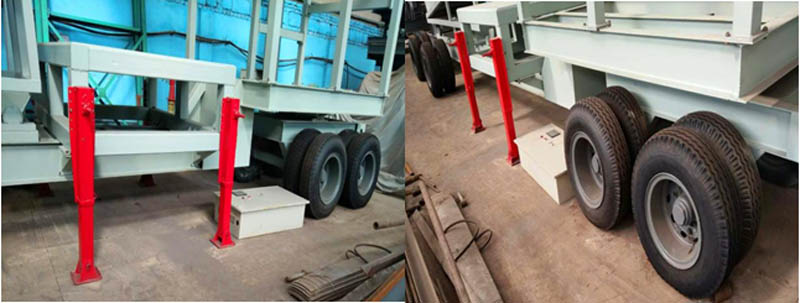

底盤整體采用500mm“H”型的汽車舊底盤改造，承重端兩側均配備工作穩定液壓支撐，單點可調液壓支腿八支、十支點折疊式固定樁轉、向前橋采用牽引掛車專用盤式旋轉機構，載重后橋采用標準承重車橋，輪胎型號1100-20兩橋八輪結構。液壓站功率5.5kw。
二、給料機

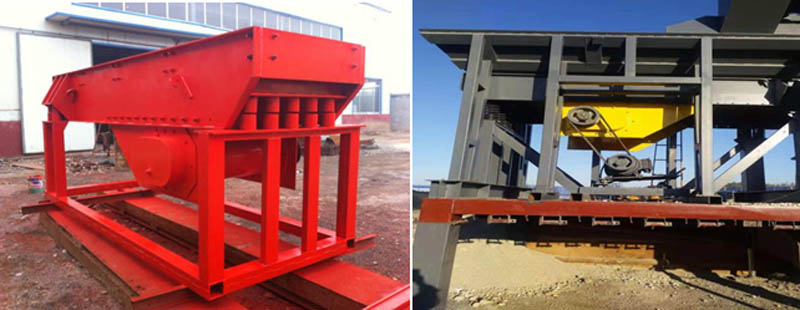

給料機尺寸：3800x960（mm）最大給料能力300T/h，采用雙偏心齒輪嚙合整體機芯，配套功率：15kw，給料機料槽長度4200mm寬度1200mm，高度800mm，鋼板厚度14mm，加裝10mm鋼板料倉擴展翼，儲料槽整體采用16支點100mm方管支撐。
三、顎式破碎機（粗碎）
顎式破碎機機殼為整體鑄鋼結構，配套型號：PE-600/900，功率：75kw-6，最大進料邊長500mm，被破碎物料的最高抗壓強度為320Mpa
三、重錘破碎機（細碎）
新型石料生產線中重要破碎設備，重錘破碎機將具有進料邊長不確定性的優點，高效節能經濟省時。它是吸收國內外先進技術，綜合顎式破碎機、錘式破碎機、反擊破等的優點集中于一體的破石機械,大石直接進破 、自動喂料，全自動流水作業，省人省力、高效節能、是當前國內先進、適用的石料設備。采用型號Pcz1014，配套功率：55kwx2，內護板和頂板材質Mn13Cr2，轉子機芯加裝Mn65耐磨套。
四、圓振動篩
振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌從而達到沙石料的篩分目的。振動篩規格：2400x6500（mm），四層五規格篩分，配套功率：30kw。
五、輸送設備
六、電氣系統
電器設備采用德力西或正泰標準電器，降壓控制啟動柜一套，含照明系統含分路控制電纜。
七、螺旋洗砂機
螺旋洗砂機配套直徑500mm的雙螺旋，螺旋長度6000mm，設計每小時洗沙能力80噸。單葉片雙螺旋洗砂機總長6000mm，總寬1000mm，螺旋筒體長6500mm配套減速機：ZQ400型x2臺配套動力：7.5KWx2臺主軸直徑159mm厚度10mm，內葉片厚度8mm，外加12mm耐磨錳鋼板，水槽鋼板厚度5mm，外側6mm角鋼加固。
